BigClock — l'orologio LED che si legge da tutta la sala
Sistema orologio professionale LED Matrix con display RGB 128×32 pixel basato su ESP32-S3, RTC DS3231 con precisione ±2ppm e sincronizzazione NTP v4 via WiFi.
- LED Matrix RGB 128×32
- RTC ±2ppm
- NTP v4
- Firmware OTA
BigClock BC-ESP32S3-M128X32
Caratteristiche
BigClock BC-ESP32S3-M128X32
- Display LED Matrix RGB 128×32 pixel
- 16-bit colore (65.536 colori)
- 4 modalità di visualizzazione configurabili
- Microcontrollore ESP32-S3 dual-core
- RTC DS3231 con precisione ±2ppm
- WiFi dual-band 802.11 b/g/n
- Luminosità regolabile 0-255 livelli
- Alimentatore switching 100W (5V/20A)
- Firmware aggiornabile via OTA

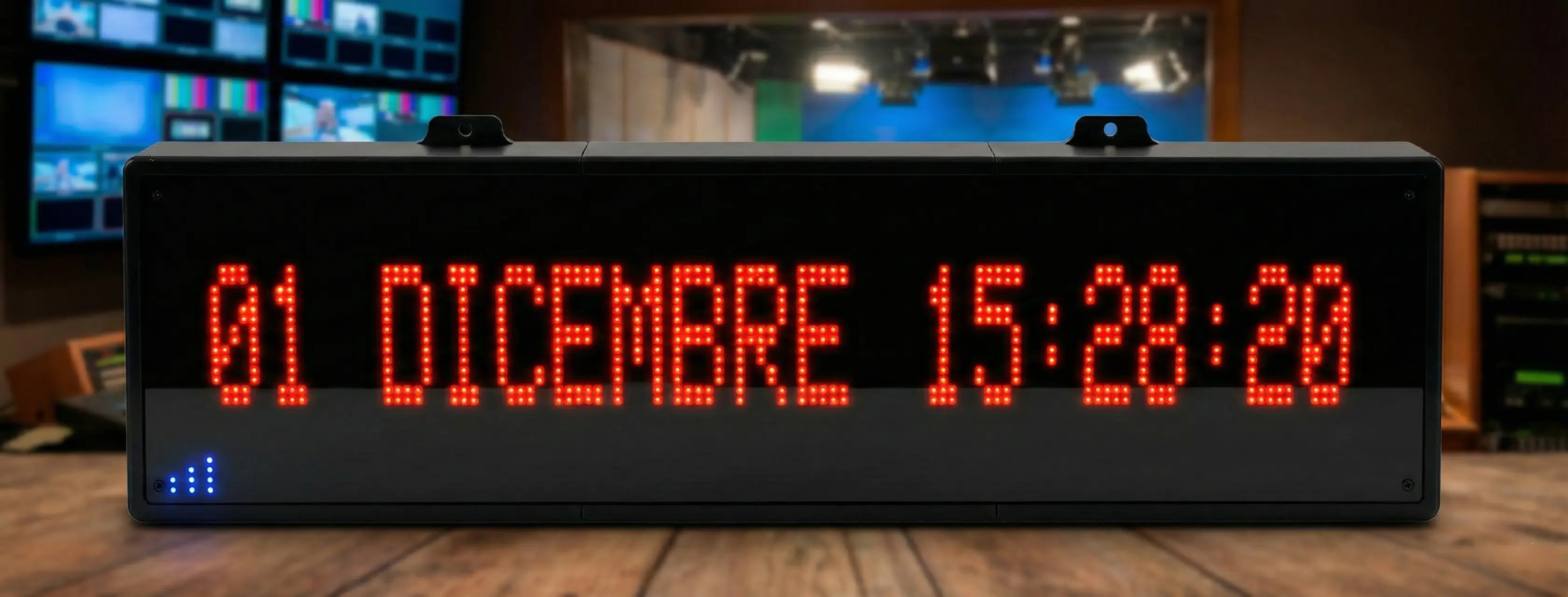

BigClock è un sistema orologio professionale avanzato basato su microcontrollore ESP32-S3 con display a matrice LED RGB 128×32 pixel. Progettato specificamente per applicazioni broadcast, studi televisivi e ambienti professionali che richiedono massima precisione temporale e visualizzazione affidabile.
Il sistema utilizza un Real Time Clock (RTC) DS3231 con precisione ±2ppm per mantenere l'ora esatta anche in assenza di connessione di rete, mentre la sincronizzazione NTP garantisce accuratezza a livello di millisecondi quando connesso. L'interfaccia web integrata permette configurazione completa delle 4 modalità di visualizzazione, personalizzazione colori e gestione avanzata della rete WiFi con supporto per IP statico e fusi orari personalizzati.
Cosa significa per te: l'RTC DS3231 ±2ppm mantiene l'ora anche se la rete cade, e gli aggiornamenti OTA aggiungono funzioni senza smontare il display dal muro. Elettronica Mangione sincronizza studi TV dal 1984.
Specifiche Tecniche
BigClock BC-ESP32S3-M128X32
Display
- Matrice LED RGB 128×32 pixel (2×64×32)
- Area display attiva: 256×64mm
- Profondità colore: 16-bit (65.536 colori)
- Luminosità regolabile: 0-255 livelli
- 4 modalità di visualizzazione configurabili
Hardware
- Microcontrollore: ESP32-S3 dual-core
- RTC: DS3231 con precisione ±2ppm
- Contenitore: PETG professionale (370×71×56mm)
- Distanza montaggio: 342mm tra centri fori
- Peso: 866g
Connettività
- WiFi 802.11 b/g/n dual-band
- Access Point integrato per configurazione
- Protocollo NTP v4
- Supporto configurazione IP statico
Alimentazione
- Alimentatore switching esterno: 100W (5V/20A)
- Tensione ingresso: 110V-220V AC con connettore IEC
- Efficienza: >90% a carico nominale
- Protezioni: sovratensione, sovracorrente, cortocircuito, sovratemperatura
Modalità Visualizzazione
- Layout 0: Standard Mode (HH:MM + secondi + data + indicatori)
- Layout 1: Time Only Mode (HH:MM massimo contrasto)
- Layout 2: Time + Seconds Mode (HH:MM + secondi + data ridotta)
- Layout 3: Extended Data Mode (tutte le informazioni temporali)
Software
- Configurazione via interfaccia web
- Sincronizzazione automatica ora legale/solare
- Fuso orario personalizzabile (POSIX)
- Aggiornamenti firmware via OTA (Over-The-Air)
- Access Point integrato per configurazione iniziale
Installazione
- Montaggio a parete tramite due fori superiori
- Dimensioni contenitore ottimizzate per installazioni professionali
- Sequenza avvio automatico (15-25 secondi totali)
- Factory reset tramite pulsanti P1 e P2 (4 secondi)
Conformità
- CE, RoHS compliant
- Direttiva EMC 2014/30/EU
- Direttiva Bassa Tensione 2014/35/EU
- Destinato all'uso professionale in ambienti controllati
Domande frequenti
Domande Frequenti (FAQ)
Se la tua domanda non è qui, scrivicela direttamente: risponde chi progetta il prodotto.
Cos'è il BigClock?
È un sistema orologio professionale a LED matrix RGB 128x32 pixel basato su microcontrollore ESP32-S3, progettato per studi broadcast e ambienti professionali.
Che precisione di tempo garantisce?
Un RTC DS3231 con precisione di ±2ppm mantiene l'ora esatta anche offline, mentre la sincronizzazione NTP v4 garantisce accuratezza al millisecondo quando il dispositivo è connesso.
Quali caratteristiche di visualizzazione ha?
Ha un display RGB a 16-bit colore (65.536 colori), 4 modalità di visualizzazione configurabili e luminosità regolabile su 0-255 livelli.
Come si configura e si alimenta?
Si configura tramite interfaccia web integrata con WiFi dual-band 802.11 b/g/n e firmware aggiornabile OTA. È alimentato da un alimentatore switching 100W (5V/20A).
È adatto per studi televisivi professionali?
Sì. Il display a matrice LED RGB offre alta visibilità e contrasto elevato, con modalità di visualizzazione pensate per le esigenze degli studi TV e degli ambienti broadcast.
